Raccordi per tubi PE Gomito 45°: tutte le informazioni chiave che devi sapere?

1.Che cos'è un gomito a 45° per raccordi per tubi in PE?

1.1 Definizione di base e nozioni di base sui materiali

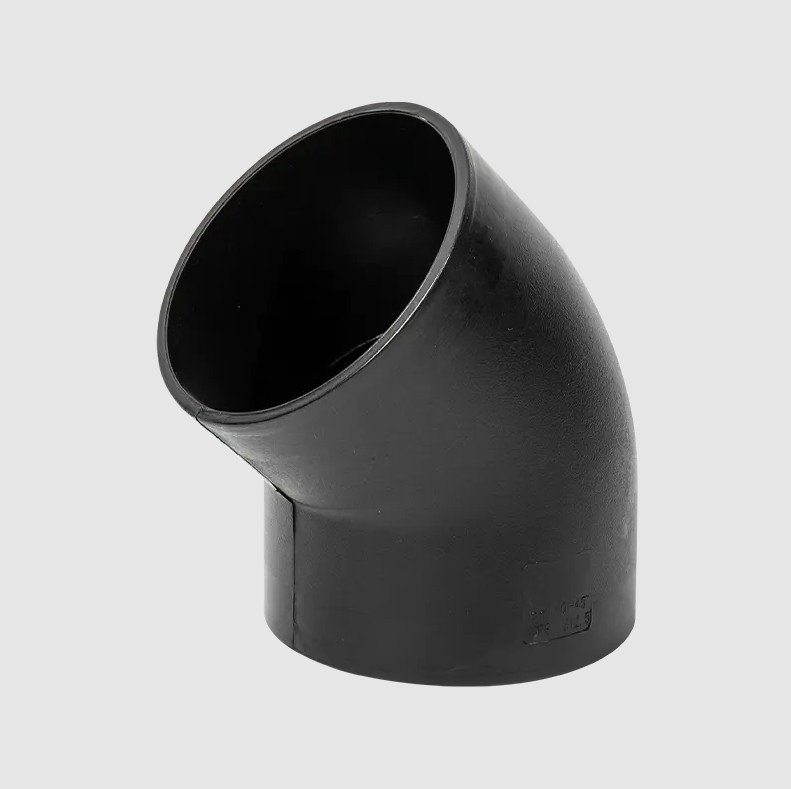

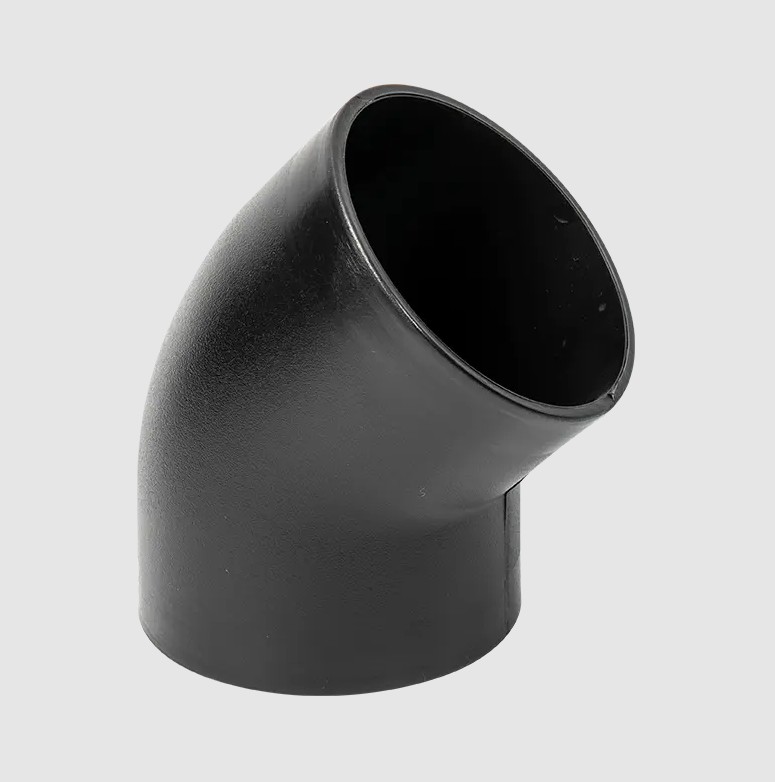

A Raccordi per tubi in PE Gomito a 45° è un connettore per tubi specializzato realizzato in polietilene ad alta densità (HDPE) o polietilene a media densità (MDPE) utilizzato per ottenere un angolo di 45 gradi in un sistema di tubazioni. È un componente critico dei sistemi di tubazioni in polietilene (PE), progettato per ridurre al minimo la perdita di energia e lo shock idraulico quando i fluidi cambiano direzione.

Le eccezionali proprietà del PE conferiscono ai gomiti a 45° i seguenti vantaggi chiave: forte resistenza alla corrosione, eccellente resistenza alle crepe dovute al gelo a basse temperature, leggerezza ed elevata resistenza ed eccellente resistenza agli urti. Queste proprietà garantiscono che i gomiti a 45° dei raccordi per tubi in PE mantengano prestazioni stabili e a lungo termine anche se interrati, in ambienti caldi e umidi o durante il trasporto di sostanze chimiche aggressive, rendendoli un'alternativa ideale ai tradizionali gomiti metallici.

1.2 Standard di produzione e tecniche di connessione

La produzione di raccordi per tubi in PE a gomito a 45° generalmente aderisce agli standard nazionali e internazionali, come ISO 4427 e GB/T 13663, per garantire che la precisione dimensionale e i valori di pressione soddisfino i requisiti di progettazione.

I principali metodi di connessione includono:

• Fusione di testa: Adatto per tubi di diametro maggiore. Riscaldando il gomito e le estremità del tubo fino allo stato fuso, vengono rapidamente premuti l'uno contro l'altro e lasciati raffreddare, creando un giunto con proprietà di tenuta e resistenza pari a quelle del tubo stesso.


• Elettrofusione: All'interno del gomito è incorporato un filo riscaldante. Quando riscaldato, fonde insieme le superfici del gomito e del tubo, formando una connessione integrata altamente affidabile. Questa connessione è facile da usare e offre una qualità di connessione costante.


2. Quali sono i vantaggi dell'utilizzo Raccordi per tubi in PE Gomito a 45° ?

L'uso dei raccordi per tubi in PE a gomito a 45° nei sistemi di tubazioni riflette la considerazione globale di efficienza, sicurezza ed economia nella moderna progettazione ingegneristica.

2.1 Fluidodinamica superiore

Il design della curvatura a 45 gradi è il suo più grande punto forte tecnico. Nel campo del controllo dei fluidi, più piatta è la curva, minore è il coefficiente di resistenza locale (valore K) generato durante il flusso del fluido. Rispetto ai gomiti a 90 gradi affilati, i gomiti a 45 gradi in PE possono:

• Minimizzare la perdita di carico: Ridurre la turbolenza e le correnti parassite all'interno della tubazione, riducendo l'attrito e l'impatto in corrispondenza della curva, migliorando così l'efficienza di trasporto.


• Ridurre il consumo energetico della stazione di pompaggio: Una minore perdita idraulica significa una minore resistenza da superare per la stazione di pompaggio o il compressore, riducendo direttamente i costi operativi a lungo termine del sistema di tubazioni.


• Sopprime efficacemente il colpo d'ariete: La deflessione uniforme del flusso d'acqua ammortizza le onde d'urto di pressione generate da improvvisi cambiamenti nella velocità del flusso, fornendo un'importante protezione per la tubazione, le pompe e le apparecchiature delle valvole.



2.2 Durabilità a lungo termine e costi di manutenzione

Il materiale in polietilene garantisce l'affidabilità a lungo termine del gomito. La sua intrinseca resistenza all'usura lo rende molto più lento rispetto ai tubi metallici durante il trasporto di mezzi contenenti particelle solide (come liquami e sedimenti). Inoltre, l’inerzia chimica intrinseca del PE significa proprio questo Raccordi per tubi in PE Gomito a 45° sono immuni alla corrosione elettrochimica, anche in ambienti acidi e alcalini. Ciò si traduce in:

• Durata di servizio estesa: È possibile una durata utile di oltre 50 anni, di gran lunga superiore a quella di molti materiali tradizionali.


• Frequenza di manutenzione ridotta: L'assenza di corrosione, l'assenza di incrostazioni e una tenuta affidabile riducono significativamente il rischio di perdite e ostruzioni, riducendo i costi di manutenzione e riparazione ordinaria.


3. Qual è la differenza tra i gomiti PE a 45° e a 90°?

Nella progettazione di sistemi di tubazioni professionali, la scelta tra gomiti a 45° e 90° dipende dalla priorità del controllo del flusso. Quando l'obiettivo della progettazione è ridurre al minimo le perdite idrauliche e ottimizzare l'efficienza energetica del sistema, gli ingegneri preferiranno utilizzarne due Raccordi per tubi in PE Gomito a 45° con un tubo corto per ottenere una rotazione di 90°. Sebbene ciò aumenti leggermente il carico di lavoro relativo ai materiali e all’installazione, i vantaggi a lungo termine sono significativi.

4. Un gomito a 45° in PE riduce il flusso?

La risposta è: i gomiti a 45° nei tubi in PE generano resistenza locale, ma questa resistenza è minima tra tutti gli elementi girevoli e molto inferiore all'impatto dei gomiti a 90° sul flusso.

Secondo la classica equazione di Darcy-Weisbach o il metodo della lunghezza equivalente, la perdita di carico totale in una tubazione è composta da perdite longitudinali (attrito del tubo diritto) e perdite locali (resistenza del tubo).

La funzione di una curva a 45°: la sua curvatura delicata riduce efficacemente il coefficiente di perdita locale. Ciò significa che, a parità di pressione e portata del sistema, un sistema di tubazioni che utilizza un gomito a 45° può mantenere una portata effettiva più elevata.

Garanzia della portata: anziché "ridurre il flusso", è più accurato dire che massimizza la portata. Nel trasporto di acqua o di prodotti chimici di precisione a lunga distanza, è questa meticolosa garanzia del flusso che rende i gomiti a 45° nei tubi in PE un connettore fondamentale per ottimizzare le prestazioni del sistema.

5. Quali sono gli utilizzi dei gomiti a 45° nei tubi in PE? (Applicazioni principali e valore del settore)

Raccordi per tubi in PE Gomito a 45° , con le loro prestazioni superiori e una tenuta affidabile, sono ampiamente utilizzati nelle industrie che richiedono i più alti livelli di affidabilità ed efficienza:

• Infrastrutture comunali e urbane:
  • Sistemi di approvvigionamento idrico: Utilizzato per il controllo dei fluidi nelle condotte principali e secondarie urbane, garantendo un flusso d'acqua regolare e riducendo il rischio di rottura dei tubi.


  • Trasporto del gas: Essendo un connettore sicuro nei gasdotti in polietilene, modificano in modo affidabile il percorso dei gasdotti e garantiscono la sicurezza della fornitura di gas urbano.


• Industrie industriali e chimiche:
  • Trasporto di mezzi corrosivi: Grazie all'eccellente resistenza alla corrosione del PE, sono adatti per tubazioni che trasportano liquidi chimici come acido cloridrico e acido solforico. I gomiti a 45° garantiscono l'efficienza in layout di tubazioni complessi.


  • Trasporto di liquami e sterili: La loro resistenza all'usura li rende la scelta ideale per il trasporto minerario, prolungando la durata dei tubi in ambienti altamente abrasivi.


• Agricoltura e irrigazione:
  • Sistemi di irrigazione a risparmio idrico: Utilizzati in reti di irrigazione di terreni agricoli e giardini su larga scala, ottengono una distribuzione precisa dell'acqua attraverso un controllo efficiente dei fluidi, preservando le risorse idriche.


• Pompe di calore geotermiche e progetti di protezione ambientale: Utilizzati per deviare e collegare condotte interrate, la loro resistenza alle basse temperature e la tenuta affidabile garantiscono un funzionamento stabile e a lungo termine del sistema.



Il gomito per tubi in PE a 45° è un connettore centrale per un funzionamento efficiente, affidabile e a lungo termine nei moderni sistemi di tubazioni. Non è solo un componente fisico per deviare i tubi, ma anche un elemento chiave nella progettazione ingegneristica che bilancia il controllo del flusso, l'ottimizzazione energetica e l'economicità.

6. Come installare e collegare correttamente un gomito per tubo in PE a 45°?

La qualità dell'installazione di una curva per tubo in PE a 45° determina direttamente la sicurezza operativa e la tenuta dell'intero sistema di tubazioni. Una connessione corretta è fondamentale per prevenire perdite e guasti futuri. Le tecniche di connessione professionale più comunemente utilizzate sono la fusione a caldo (inclusi testa e presa) e la fusione elettrica.

6.1 Fusione di testa (adatta per tubi di grande diametro)

La fusione di testa è uno dei metodi più sicuri per collegare tubi e gomiti in PE. Fonde il raccordo e il tubo in un unico pezzo, garantendo un'eccellente tenuta.

• Preparazione e allineamento: Fissare la curva a 45° in PE ed il tubo in PE da unire al telaio della macchina hot melt, garantendo l'allineamento degli assi con uno scostamento non superiore al 10% dello spessore della parete.


• Fresatura: Utilizzare una fresa per fresare le estremità del gomito e del tubo fino a quando entrambe le estremità saranno piatte, lisce e perpendicolari all'asse, producendo trucioli continui.


• Riscaldamento e ritenzione del calore: Posizionare una piastra riscaldante (in genere a una temperatura compresa tra 200°C e 220°C) tra le due estremità ed esercitare una pressione moderata per allineare saldamente le estremità. Questa fase è fondamentale poiché garantisce un riscaldamento uniforme e la formazione della flangia, ottenendo la fusione completa del materiale.


• Rimozione della piastra e pressatura: Rimuovere rapidamente la piastra riscaldante e applicare immediatamente la pressione articolare specificata. Questa pressione deve essere mantenuta costantemente per garantire un'adeguata diffusione e legame dei materiali fusi.


• Pressione di raffreddamento e mantenimento: Mantenere la pressione articolare (cioè mantenere la pressione) per il tempo specificato. È possibile collegare il giunto solo dopo che il giunto si è raffreddato naturalmente alla temperatura specificata, rilasciando il telaio della macchina.



6.2 Fusione elettrica (applicabile a vari diametri e condizioni di lavoro complesse)

L'elettrofusione utilizza fili riscaldanti pre-incorporati all'interno dei raccordi per fondere la superficie di contatto tra il gomito e il tubo, creando una connessione affidabile. Offre facilità d'uso e alta affidabilità.

• Pulizia e raschiatura: Questo è il passaggio più critico nella fusione elettrica. Utilizzare strumenti specializzati per rimuovere completamente lo strato di ossido (raschiamento) dalle aree della presa e del rubinetto del gomito a 45° del raccordo PE per garantire una superficie di connessione pulita.


• Posizionamento del raccordo: Inserire il tubo raschiato nella curva a 45° del raccordo PE e fissarlo con un dispositivo di posizionamento per garantire uno spazio uniforme e privo di tensioni tra tubo e raccordo.


• Riscaldamento di potenza: Collegare la saldatrice elettrica per fusione e inserire o impostare i parametri di riscaldamento come tensione e tempo in base al codice a barre riportato sul raccordo. Quando viene applicata l'alimentazione, il filo riscaldante interno si riscalda, sciogliendo il materiale in polietilene e riempiendo il vuoto.


• Raffreddamento e manutenzione: Dopo aver applicato l'alimentazione, il raccordo deve essere raffreddato naturalmente in base al tempo di raffreddamento specificato. Durante questo tempo l'articolazione non deve essere spostata né toccata. Solo dopo il completamento del raffreddamento la connessione può raggiungere la resistenza e la tenuta previste.



7. Quali sono i comuni cedimenti del gomito a 45° del PE?

Anche se Raccordi per tubi in PE Gomito a 45° offrono un'eccellente durata e resistenza alla corrosione, un funzionamento improprio o fattori ambientali possono comunque causare alcuni guasti comuni durante l'installazione e l'uso a lungo termine.

7.1 Errori di installazione e collegamento (che causano principalmente perdite)

7.2 Guasti operativi a lungo termine (che influiscono sulla sicurezza del sistema)

Comprendendo questi guasti comuni, gli utenti non solo comprenderanno meglio i limiti dei raccordi per tubi in PE a gomito a 45°, ma adotteranno anche misure preventive più proattive durante l'installazione e la manutenzione, garantendo il funzionamento stabile a lungo termine e l'efficienza del controllo dei fluidi del sistema di tubazioni.
