Perché i tubi in PE non perdono?

Nell'industria moderna e nella costruzione di infrastrutture urbane, che si tratti di gasdotti ad alta pressione, reti di approvvigionamento idrico municipale o trasporto di fluidi specializzati, la qualità dei collegamenti dei tubi in PE rimane estremamente elevata. Le connessioni meccaniche tradizionali o i semplici metodi hot-melt spesso non riescono a eliminare completamente le perdite durante il funzionamento a lungo termine, soprattutto in ambienti sotterranei complessi e soggetti a fluttuazioni ambientali. È in questo contesto che Fascette per tubi in PE per elettrofusione , con la loro superiore tecnologia di elettrofusione "senza perdite", sono diventati una soluzione rivoluzionaria per il collegamento dei tubi, stabilendo gradualmente nuovi standard di settore.

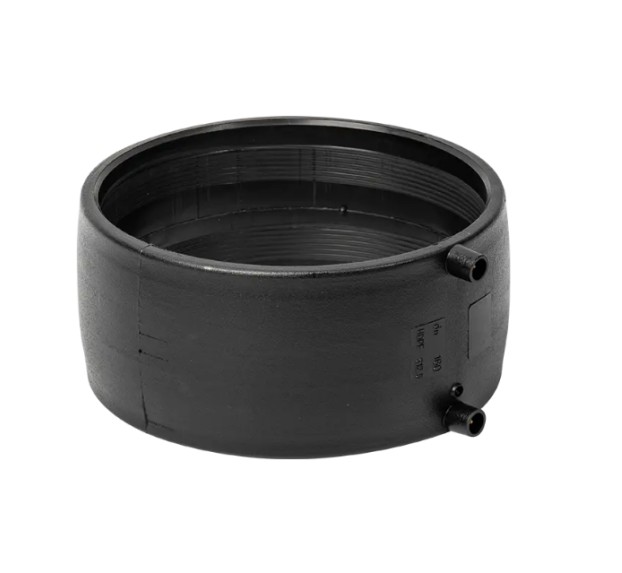

Un morsetto per tubi per elettrofusione in PE (raccordo per elettrofusione in polietilene) è un raccordo appositamente progettato per il collegamento di tubi in polietilene (PE). La sua caratteristica più distintiva è un filo riscaldante ad alta resistività incorporato con precisione nella parete interna del morsetto.

La sua funzione principale

La sua funzione principale è quella di utilizzare l'elevata temperatura generata dalla corrente per collegare la fascetta alla parete esterna del tubo in PE da collegare, a livello molecolare. Quando al morsetto viene applicata una saldatrice per elettrofusione dedicata, il filo riscaldante si riscalda, collegando rapidamente i materiali PE nell'area di contatto. Durante questo processo, le catene molecolari di PE all'interno del connettore subiscono interconnessione, diffusione e reticolazione. Dopo il raffreddamento e la solidificazione, il giunto e il corpo del tubo diventano un insieme impercettibile e completamente omogeneo. Ciò significa che la durata, la forza e la resistenza alla corrosione del giunto sono esattamente le stesse del materiale del tubo, eliminando sostanzialmente il rischio di bloccaggio del tubo e perdite causate da differenze di materiale o invecchiamento della guarnizione.

L'affidabilità della tecnologia dell'elettrofusione deriva dal suo principio di funzionamento controllato con precisione, che a sua volta offre numerosi vantaggi fondamentali significativi:

Principio di funzionamento

L'intero processo segue un ciclo preciso. Per prima cosa l'installatore pulisce e raschia accuratamente la zona di giunzione del tubo (fino allo strato di ossido). Successivamente, una fascetta viene inserita nel tubo e il codice a barre sulla fascetta viene scansionato dalla saldatrice. La saldatrice riconosce ed esegue automaticamente la corrente e i parametri preimpostati. Il filo riscaldante generato dalla corrente riscalda il tubo, conducendo il calore e facendo aderire il materiale PE sotto una certa pressione. Dopo il raffreddamento, le molecole si allineano, formando infine un giunto per tubi in PE con una resistenza alla trazione estremamente elevata.

Vantaggi fondamentali

• Estremamente affidabile e stretto: Ciò consente di ottenere una fusione a livello molecolare tra il raccordo e il tubo, risultando in una giunzione ancora più resistente del tubo stesso ed elimina completamente le perdite causate dall'invecchiamento e dal guasto di guarnizioni, O-ring e altri componenti.


• Operazioni edilizie standardizzate e tracciabili: Le moderne saldatrici per elettrofusione spesso includono funzionalità di registrazione dei dati. Questo controlla automaticamente la tensione e il tempo durante il processo di saldatura, eliminando gli artefatti che possono verificarsi con il tradizionale funzionamento manuale. Tutti i parametri, i tempi e i risultati della saldatura vengono registrati, garantendo la tracciabilità per la qualità del progetto.


• Ottima adattabilità ad ambienti complessi: Recentemente, per la saldatura di testa a caldo, che richiede un elevato allineamento dei tubi ed è soggetta a maggiori influenze di vento, sabbia e temperatura, Fascette per tubi in PE per fusione elettrica offrono una resistenza superiore agli ambienti esterni durante l'installazione, rendendoli particolarmente adatti a condizioni di lavoro complesse come spazi ristretti e affollati o scavi di canali.



Nelle reali applicazioni ingegneristiche, i morsetti per tubi per fusione elettrica in PE forniscono soluzioni precise a diversi punti critici dell'installazione di tubi tradizionali:

Risolvere il problema della qualità incoerente

I metodi tradizionali hanno difficoltà a garantire un'esperienza coerente del lavoratore, la precisione dell'allineamento e la temperatura di riscaldamento. Le fascette stringitubo per fusione elettrica controllano automaticamente i parametri di saldatura, riducendo al minimo le variabili chiave della qualità e garantendo una qualità della connessione costante e altamente stabile.

Risolvere la sfida di lavorare in spazi ristretti

Le tradizionali attrezzature per la saldatura di testa a caldo sono ingombranti e richiedono una superficie di lavoro sufficiente. I morsetti e le saldatrici per tubi per fusione elettrica offrono un funzionamento flessibile, rendendo l'installazione dei tubi in scantinati, tunnel o torri esistenti un gioco da ragazzi.

Risolvere i requisiti rapidi e sismici della pipeline

Il giunto formato dalla connessione per fusione elettrica ha una buona flessibilità, che può assorbire efficacemente l'agilità causata dall'assestamento delle fondazioni, dalle variazioni di temperatura o dai terremoti minori e migliorare significativamente la resistenza sismica e l'iniezione a lungo termine dell'intero sistema di tubazioni.

Sebbene la stessa tecnologia di elettrofusione sia altamente affidabile, nel funzionamento reale, un piccolo numero di perdite dei morsetti dei tubi spesso deriva da negligenza nelle specifiche di costruzione.

Preparazione inadeguata della superficie del tubo

Ciò può essere causa di disconnessione. Se lo strato di ossido sulla superficie del tubo (uno strato che protegge il tubo in PE dall'invecchiamento) non viene completamente raschiato con un raschietto dedicato prima del collegamento, o se sporco, olio o materiale di messa a terra rimangono nell'area di giunzione, ciò può portare a un contatto insufficiente e a una saldatura fredda, che può causare perdite.

Il tempo è cruciale

Dopo la saldatura, il materiale PE richiede un po' di tempo per raffreddarsi e solidificarsi completamente, riacquistando la sua piena resistenza meccanica. Se il tubo viene spostato prematuramente, o se vengono applicate forze esterne al giunto o vengono eseguite prove di pressione durante questo periodo di raffreddamento finale (di solito rigorosamente specificato), il giunto, che è ancora in uno stato plastico, può essere danneggiato, provocando un cortocircuito.

Parametri di saldatura o funzionamento dell'alimentatore

L'utilizzo di parametri di saldatura incompatibili (come un tempo di saldatura errato) o il collegamento forzato con una tensione di alimentazione estremamente instabile possono compromettere la precisione del riscaldamento e del preriscaldamento del filo riscaldante.

Pertanto, aderire rigorosamente al processo standardizzato di "pulizia" → raschiatura → allineamento → saldatura → "raffreddamento sufficiente" è fondamentale per garantire il successo della connessione del morsetto del tubo di fusione elettrica in PE.

Durante la riparazione e la manutenzione delle tubazioni, i tecnici spesso chiedono: è possibile rifondere i giunti dei morsetti per tubi con fusione elettrica in PE?

Le normative di settore e gli standard tecnici forniscono la risposta: severamente vietato.

I morsetti per tubi in PE sono progettati per la fusione istantanea e indiretta. Rifiutare una canna completata può avere le seguenti gravi conseguenze:

• Stress termico e degrado dei materiali: Il materiale PE ha formato una struttura stabile durante il processo di connessione e raffreddamento iniziale. Il riscaldamento successivo può causare un surriscaldamento localizzato, con conseguente stress termico eccessivo o degrado della struttura del polimero PE, con conseguente degrado delle prestazioni del materiale e recupero della resistenza nell'area di connessione.


• Guasto al filo di riscaldamento: I fili riscaldanti sono progettati per un riscaldamento accurato a passaggio singolo. La nuova alimentazione del filo riscaldante può provocare una distribuzione non uniforme del calore, una combustione parziale o l'impossibilità di ottenere un riscaldamento uniforme, compromettendo completamente la qualità della giunzione.



Pertanto, se si verificano problemi con un giunto per tubo per elettrofusione in PE installato, il metodo di riparazione corretto consiste nel tagliare l'intero giunto e ricollegarlo utilizzando una nuova fascetta per tubo per elettrofusione in PE in una posizione sana sul tubo. Ciò garantisce il funzionamento sicuro e affidabile a lungo termine del sistema di tubazioni.

Nel campo della tecnologia di connessione dei tubi in polietilene (PE), la fusione di testa e le fascette per tubi in PE per elettrofusione sono metodi tradizionali e ampiamente accettati. Sebbene entrambi realizzino connessioni permanenti di tubi in PE, differiscono fondamentalmente nei principi, nelle applicazioni e nel controllo della qualità della connessione, determinando i loro ruoli distinti nei progetti di ingegneria.

1. Differenze nei principi e nelle forme di connessione

2. Requisiti per l'ambiente di costruzione e le attrezzature

La più grande differenza tra elettrofusione ed elettrofusione risiede nella loro flessibilità operativa in cantiere:

Limitazioni del sito: I morsetti per tubi per elettrofusione sono compatti e richiedono meno allineamento, il che li rende particolarmente adatti per spazi precisi e ristretti, lavori sotto la superficie o in ambienti complessi come le riparazioni di tubazioni dove è difficile l'impiego di apparecchiature di grandi dimensioni.

Compatibilità diametro tubo: I morsetti per tubi a fusione elettrica offrono vantaggi significativi e qualità costante per il collegamento di tubi di piccole e medie dimensioni (ad esempio da DN 20 a DN 315). Le macchine per fusione di testa sono più adatte per la costruzione di linee principali di tubi di grande diametro.

Complessità operativa: Il processo di fusione elettrica è altamente automatizzato. Il saldatore scansiona la sequenza dei tubi e controlla automaticamente i parametri di saldatura, riducendo significativamente la dipendenza dall'esperienza del lavoratore e rendendo la qualità più facile da standardizzare e tracciare. La fusione di testa, d'altra parte, richiede precisione estremamente elevata, controllo della temperatura di riscaldamento e della pressione e si basa maggiormente sull'esperienza dell'operatore.

3. Compromesso costi-benefici

Sebbene il costo del materiale di un singolo collare per tubi copra tipicamente l’energia consumata e la perdita del tubo durante il processo di fusione a caldo, l’efficienza complessiva è spesso più elevata:

• Rischio di perdite ridotto: Le connessioni a fusione elettrica offrono maggiore affidabilità e standardizzazione, con conseguenti tassi di perdita estremamente bassi nel funzionamento a lungo termine, riducendo i costi di manutenzione e riparazione per le versioni aggiornate.


• Risparmia tempo di costruzione: Il processo di connessione tramite fusione elettrica è più compatto ed efficiente, soprattutto in luoghi sul campo o in aree ad alto traffico, dove è possibile risparmiare notevolmente sull'installazione di tubi e sui tempi di trasporto.



I tubi per fusione a caldo danno priorità all'efficienza e ai materiali e sono ideali per tubi di grande diametro e costruzioni economicamente vantaggiose. Fascette per tubi in PE per fusione elettrica , d'altro canto, offrono elevata affidabilità, adattabilità ad ambienti complessi e controllo di qualità tracciabile, rendendoli la scelta preferita per reti di condutture comunali, sistemi di gas e progetti di alto livello.

Il vantaggio del sistema con tecnologia elettrica PE non risiede solo nell'elevata affidabilità dei collari per tubi diretti, ma anche nella sua gamma ampia e completa di raccordi, in grado di gestire quasi tutte le curve, variazioni di diametro, diramazioni e requisiti funzionali nei sistemi di tubi di fusione.

1. Raccordi di connessione di base e cambio di direzione

Fascette elettriche per tubi diritti (accoppiatori): La base dei collegamenti di tubi rettilinei e il raccordo più comunemente utilizzato, utilizzato per collegare due tubi in PE dello stesso diametro.

Gomiti per elettrofusione: Utilizzato per cambiare la direzione dei tubi. Esempi comuni includono i gomiti a fusione elettrica da 90° e 45°, utilizzati per ottenere curve orizzontali o verticali nei ponti.

T per elettrofusione (T uguali/ridotti): Utilizzato per la ramificazione dei tubi.

T di uguale diametro: Disponibile in tre diametri.

T di riduzione: Disponibili per linee principali e torri di supporto con diversi diametri, soddisfacendo i requisiti di distribuzione del flusso o della pressione.

Riduttori per elettrofusione: Utilizzato per collegare tubi di diverso diametro, ottenendo connessioni lisce e gradinate.

Tappi terminali per elettrofusione: Utilizzato per sigillare o tappare temporaneamente per garantire la tenuta dei sistemi di tubazioni.

2. Selle e raccordi per tubi con funzioni speciali

Le selle sono prodotti fondamentali utilizzati nella tecnologia dell'elettrofusione per risolvere le esigenze di apertura, diramazione o riparazione di emergenza di tubi in servizio, a dimostrazione dell'immenso valore applicativo dell'elettrofusione:

Selle per elettrofusione acqua/gas: Utilizzato per creare una nuova diramazione da una linea principale senza interrompere il funzionamento della linea principale. Contengono lame di taglio interne, che consentono l'apertura di un nuovo tubo utilizzando un utensile dopo la saldatura.

Selle di arresto per elettrofusione: Utilizzato per bloccare o limitare temporaneamente il flusso durante le riparazioni di emergenza su condotte di gas o fluidi. Sono uno strumento di sicurezza per operazioni sotto pressione e riparazioni di emergenza.

Raccordi di transizione per elettrofusione: Utilizzato per collegare tubi in PE ad altri materiali (come acciaio, ghisa e rame). Questi raccordi hanno tipicamente un connettore PE per elettrofusione all'inizio e un connettore metallico filettato o flangiato all'altra estremità.

Valvole per elettrofusione/Valvole di collegamento per elettrofusione: Alcune valvole di fascia alta sono progettate con connessioni per elettrofusione, che consentono loro di essere installate direttamente su valvole in PE tramite elettrofusione, garantendo una tenuta elevata tra la valvola e il tubo.

Questa linea completa e altamente specializzata di raccordi elettrosaldabili in PE consente agli ingegneri di progettare e installare moderni sistemi di collegamento di tubi in PE che soddisfano diverse condizioni operative complesse ed elevati standard di sicurezza.
