La struttura, il principio e la guida alla selezione concentrica/eccentrica del riduttore eccentrico PE

Quando si collegano due tubi di diametro diverso diventano essenziali i raccordi riduttori. Tuttavia, i design concentrici tradizionali presentano degli svantaggi intrinseci nella gestione di determinati fluidi e condizioni operative. Per questo motivo, Riduttori eccentrici in PE , con il loro design strutturale unico e prestazioni superiori, sono diventati la scelta professionale per risolvere problemi complessi relativi ai fluidi.

1. Cos'è un riduttore eccentrico in PE?

A Riduttore eccentrico in PE è un raccordo specializzato utilizzato per ottenere una transizione graduale tra i diametri dei tubi. Realizzato in polietilene durevole (PE), offre un'eccellente resistenza alla corrosione, elevata robustezza, struttura leggera ed eccellente resistenza chimica, il che lo rende ampiamente utilizzato in vari campi, tra cui la tutela dell'acqua, il gas e l'ingegneria chimica.

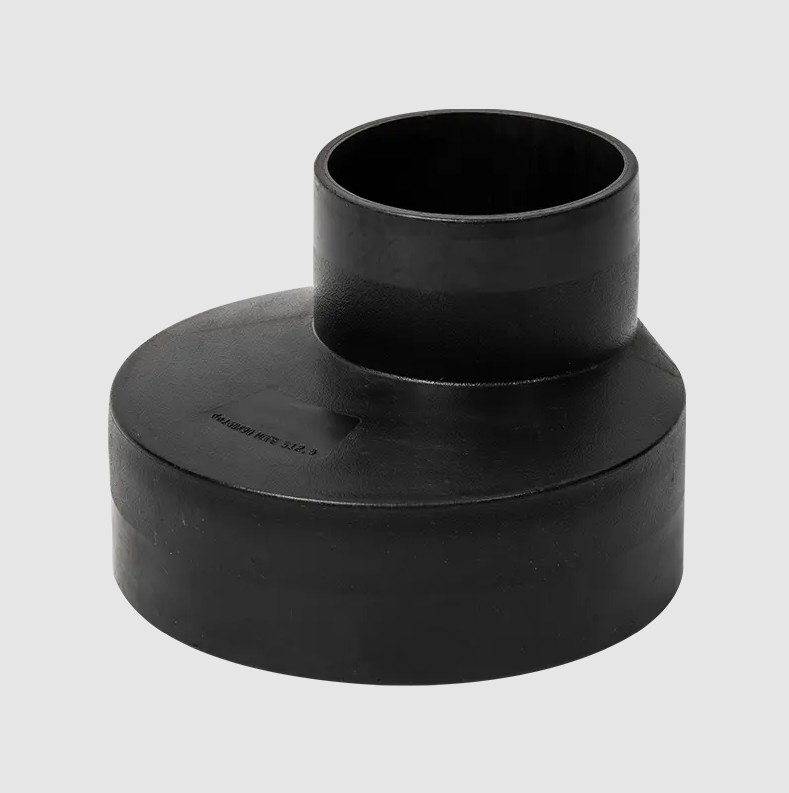

A differenza dei riduttori concentrici convenzionali, le linee centrali delle due estremità di a Riduttore eccentrico in PE —i diametri maggiori e minori—non coincidono, ma sono sfalsati. Strutturalmente, presenta una transizione rastremata asimmetrica, con un bordo che rimane dritto mentre l'altro bordo si assottiglia. È questo esclusivo design eccentrico che gli conferisce un vantaggio chiave nel controllo dei fluidi.

2. Qual è il principio alla base del riduttore eccentrico PE?

Il principio di funzionamento del Riduttore eccentrico in PE si basa sull'ottimizzazione della fluidodinamica per eliminare due importanti sfide ingegneristiche che possono sorgere in caso di variazioni di diametro nelle tubazioni orizzontali: cavitazione e sedimentazione dei solidi.

Nelle tubazioni orizzontali, i tradizionali riduttori concentrici determinano discontinuità strutturali nel percorso del fluido nella parte superiore o inferiore:

• Eliminazione del rischio di cavitazione (installazione orizzontale su superficie piana): Quando si trasportano liquidi, se il lato dritto del riduttore è posizionato nella parte superiore della tubazione (ad esempio installazione a sommità piatta), questo design impedisce l'accumulo di gas nella zona di transizione dove il diametro aumenta, impedendo la formazione di sacche d'aria o cavitazione. La cavitazione è una delle principali cause di cavitazione, vibrazioni e danni ai corpi delle pompe. Pertanto, l'installazione a sommità piatta dei riduttori eccentrici nelle linee di aspirazione della pompa è fondamentale per proteggere le apparecchiature.


• Prevenzione dell'assestamento solido (installazione orizzontale a fondo piatto): Quando si trasportano fluidi contenenti particelle solide (come liquami, liquami e fanghi minerali), se il lato dritto del riduttore si trova sul fondo del tubo (ad esempio, installazione a fondo piatto), garantisce un fondo del tubo continuo e liscio, eliminando le "zone morte" in cui il fluido rallenta o ristagna. Ciò impedisce efficacemente alle particelle solide di depositarsi, accumularsi e agglomerarsi al cambio di diametro, riducendo sostanzialmente il rischio di intasamento del tubo.



3. Quando utilizzare i riduttori eccentrici in PE?

Grazie alle loro esclusive capacità di ottimizzazione del flusso, Riduttori eccentrici in PE vengono utilizzati principalmente nelle seguenti applicazioni critiche con requisiti speciali per l'ambiente fluido:

• Protezione ingresso pompa: Questo è lo scenario applicativo più comune. Per garantire un flusso del fluido regolare e privo di bolle nella pompa, tutti i riduttori collegati all'ingresso orizzontale della pompa devono essere riduttori eccentrici in PE montati sulla parte superiore piatta.


• Contenente solidi: In settori quali la lavorazione chimica, l'estrazione mineraria e il trattamento delle acque reflue, le tubazioni che trasportano grandi quantità di solidi sospesi, fanghi o mezzi ad alta viscosità devono utilizzare un'installazione a fondo piatto per evitare la sedimentazione.


• Drenaggio dei tubi e flusso per gravità: Quando la progettazione della tubazione richiede il drenaggio completo del fluido o quando la tubazione si affida alla gravità per il trasporto del fluido, un riduttore eccentrico a fondo piatto garantisce il drenaggio completo e previene l'accumulo di liquidi residui.


4. Qual è la differenza tra un riduttore concentrico e un riduttore eccentrico in PE?

Sebbene sia i riduttori concentrici che i riduttori eccentrici in PE siano utilizzati per ridurre i diametri dei tubi, differiscono fondamentalmente nella struttura e nella funzione:

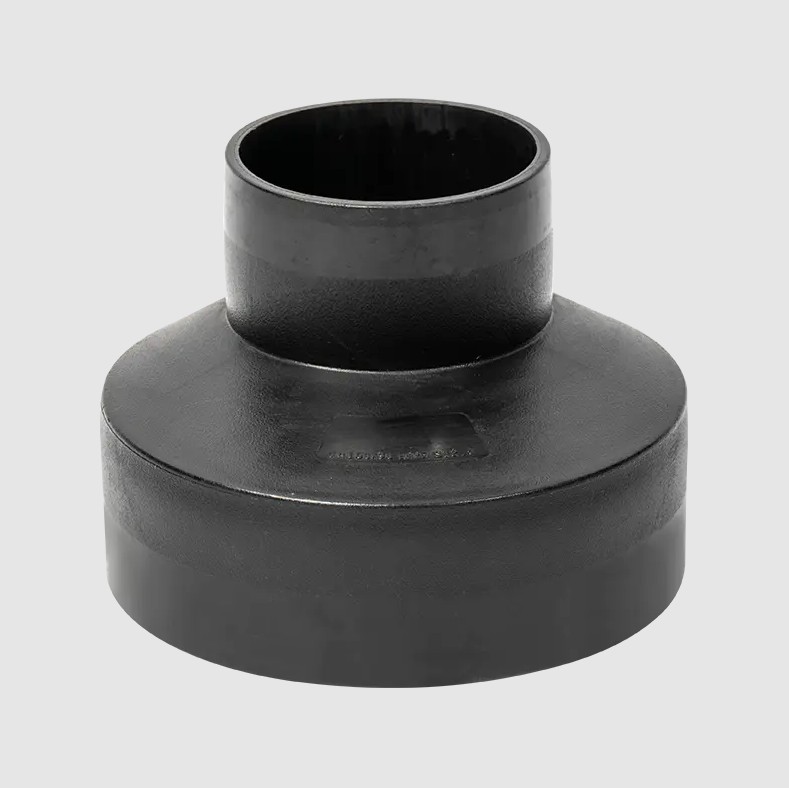

• Differenza strutturale principale: I riduttori concentrici sono tronchi perfettamente simmetrici, con le linee centrali delle due estremità allineate. I riduttori eccentrici in PE, invece, hanno una linea centrale sfalsata e sono strutturalmente asimmetrici, con un lato dritto.


• Differenze nelle condizioni operative applicabili: I riduttori concentrici sono adatti per applicazioni in cui le proprietà del fluido sono meno critiche o dove la variazione del diametro del tubo avviene principalmente in direzione verticale (come i montanti). I riduttori eccentrici in PE, invece, sono progettati per affrontare le specifiche sfide fluidodinamiche delle tubazioni orizzontali e rappresentano una soluzione specializzata per affrontare i problemi di sedimentazione e cavitazione.


• Impatto sui fluidi: Se installati orizzontalmente, i difetti di progettazione nei tubi concentrici possono portare a portate irregolari e creare spazi nella parte superiore in cui il gas può accumularsi o aree nella parte inferiore in cui si può facilmente formare sedimentazione, aumentando la frequenza di manutenzione del sistema e i rischi operativi.


  Confronto delle funzionalità	Riduttore concentrico	Riduttore eccentrico in PE
  Linea centrale	Le linee centrali delle due estremità del tubo coincidono (coassiali).	Le linee centrali delle due estremità del tubo sono sfalsate (non coassiali).
  Forma	Una forma troncoconica simmetrica.	Presenta una conicità asimmetrica con un lato piatto.
  Vantaggi dell'installazione	Utilizzato per l'installazione di tubi verticali o per la riduzione di tubi a breve distanza.	Può essere installato in tubazioni orizzontali per eliminare i problemi di sedimentazione e cavitazione.
  Effetti fluidi	Possono facilmente formarsi sacche d'aria nella parte superiore (orizzontale) o zone di sedimentazione nella parte inferiore (orizzontale).	Il design a filo ottimizza la distribuzione del fluido e riduce la resistenza al flusso.
  Fluidi applicabili	Utilizzato per gas puliti o liquidi puliti.	È adatto per liquidi contenenti particelle solide, fanghi o soggetti soggetti alla generazione di gas.

5. Quali sono i vantaggi dei riduttori eccentrici in PE?

Scegliere i riduttori eccentrici in PE non significa solo soddisfare le specifiche di progettazione; è anche un investimento a lungo termine nell'intero sistema di tubazioni. I vantaggi includono:

• Durata estesa dell'attrezzatura: Eliminando efficacemente la cavitazione sull'ingresso di aspirazione della pompa, i danni da cavitazione alla girante della pompa e alla camera interna vengono significativamente ridotti, prolungando significativamente la durata di servizio di apparecchiature costose.


• Costi operativi ridotti: Prevenendo la sedimentazione e il blocco delle particelle solide, si riducono i tempi di lavaggio dei tubi, di desilatura e di manutenzione, migliorando l'efficienza e l'affidabilità del sistema.


• Elevata efficienza di trasferimento dei fluidi: Il design a transizione graduale riduce al minimo la turbolenza del fluido, riduce la perdita di pressione e garantisce un trasferimento fluido del fluido.


• Durata eccellente: Il materiale PE utilizzato offre un'eccellente resistenza all'usura e stabilità chimica, garantendo un funzionamento a lungo termine in ambienti difficili.



6. Quando dovrei usare un riduttore eccentrico in PE e quando dovrei usare un riduttore concentrico?

La decisione di selezione dovrebbe seguire rigorosamente le caratteristiche del fluido e l'orientamento di installazione del tubo:

• Selezione di un riduttore eccentrico in PE:
  • Nei tubi orizzontali, quando si trasportano fluidi contenenti particelle solide, fanghi o fluidi ad alta viscosità, è essenziale un'installazione a fondo piatto.


  • Nei tubi orizzontali, quando si collega alla bocca di aspirazione di una pompa o di altre apparecchiature sensibili all'accumulo di gas, è essenziale un'installazione a sommità piatta.


• Selezione di un riduttore concentrico:
  • Nei tubi verticali, sia che il flusso avvenga verso l'alto o verso il basso, l'influenza della gravità garantisce una distribuzione del flusso relativamente uniforme, quindi è sufficiente un riduttore concentrico.


  • Nei tubi orizzontali, quando si trasportano fluidi puliti, privi di sedimenti e contenenti gas (come acqua o aria pulita) e quando la perdita di pressione al cambio del tubo non è un problema, il riduttore eccentrico PE è lo standard senza compromessi.



In breve, per qualsiasi modifica della tubazione orizzontale che coinvolga la pulizia del fluido, la protezione della pompa e il drenaggio della tubazione, il riduttore eccentrico in PE è lo standard senza compromessi.

7. Come posso determinare la linea centrale di un riduttore eccentrico in PE?

Durante l'installazione in loco, garantire il corretto orientamento dei riduttori eccentrici in PE è fondamentale per prevenire errori di progettazione. Solitamente non si tratta di calcolare la linea centrale geometrica, ma piuttosto di una questione di posizionamento funzionale:

Principio di posizionamento: La funzione determina il rossore.

• Prevenire la sedimentazione: Se l'obiettivo è prevenire la sedimentazione di particelle solide, assicurarsi che il lato dritto del raccordo si trovi sul fondo del tubo. Durante l'installazione, utilizzare uno strumento come una livella per allineare con precisione le pareti interne inferiori del riduttore e la sezione diritta del tubo.


• Eliminazione delle sacche d'aria: Se l'obiettivo è prevenire l'accumulo di gas nella parte superiore, assicurarsi che il lato diritto del raccordo si trovi nella parte superiore del tubo. Questo è fondamentale quando si collega all'aspirazione della pompa.



Una corretta installazione garantisce che il raccordo possa svolgere pienamente la sua funzione di ottimizzazione del flusso, massimizzando l'affidabilità e la durata dell'intero sistema di tubazioni in PE.

8. Quali sono i metodi di connessione per i riduttori eccentrici in PE?

Essendo un componente chiave in un sistema di tubazioni, i vantaggi prestazionali dei riduttori eccentrici in PE (eliminazione delle sacche d'aria e prevenzione della sedimentazione) richiedono connessioni affidabili e durevoli per realizzare appieno i loro vantaggi. La tecnologia di connessione dei tubi in polietilene (PE) è al centro della moderna ingegneria delle tubazioni e la qualità della connessione influisce direttamente sulla tenuta, sulla capacità di carico e sulla durata dell'intero sistema.

1. Fusione di testa hot-melt: la prima scelta per resistenza ed economia

Hot-Melt Butt Fusion è la tecnologia di connessione più comunemente utilizzata ed economica per tubi in PE, particolarmente adatta per riduttori eccentrici in PE di grande diametro. Questo metodo di connessione riscalda e pressurizza i raccordi e le estremità dei tubi, provocandone la fusione e la rifusione, formando un unico giunto integrale con proprietà coerenti con il materiale principale.

2. Elettrofusione: una scelta ideale per ambienti complessi e ad alta affidabilità

L'elettrofusione utilizza un filo riscaldante incorporato all'interno di un raccordo elettrosaldabile (come un riduttore eccentrico) per generare calore, sciogliendo la superficie di contatto tra il raccordo e il tubo. Il raffreddamento crea una connessione stretta.

3. Connessione a flangia: un ponte per collegare materiali e apparecchiature diversi

Il collegamento a flangia è il metodo standard per collegare i riduttori eccentrici in PE a tubi metallici, valvole, pompe o altre apparecchiature non PE. Questa connessione utilizza una coppia di flange, una guarnizione e una serie di bulloni per creare una tenuta meccanica.
